Produktspesifikasjon for Statens vegvesen

Produktspesifikasjon

Datagruppe:	1	Alle
Vegobjekttype:	1.3880	Skiltpunkt (ID=95)
Datakatalog versjon:	1.94 - 637
Sist endret:	2013-03-06
Definisjon:	Skiltpunkt er en sammensetning av skiltplater, stolper og stolpefundament mm.
Kommentar:

Oppdateringslogg

Dato	Datakatalog versjon	Endringer
2012-06-26	1.90-605	Første versjon
2013-03-06	1.94 - 637	Endring i innsamlingsregler og eksempler

1. Kjente bruksområder og behov
Her listes kjente bruksområder for dataene, og hvilke behov disse bruksområdene har.

Bruksområde	Behov	Eksempel
MOTIV:NTP, statsbudsjett og årlig tildeling til regionene	Type, beliggenhet, eier, vedlikeholdsansvar	Mengder (antall objekter er grunnlag for tildeling av midler)
Driftskontrakter: Tilbudsgrunnlag og kontrakt	Type, beliggenhet, vedlikeholdsansvar, spesielle egenskaper vedrørende drift	Grunnlag for beregning av kostnader
Trafikksikkerhet	Ettergivende mast	TS-revisjoner med mer, analyser av behov for å bedre trafikksikkerhet
Generell offentlig saksbehandling	Stedfesting, type	Analyser og temakart
Kvalitetskontroll av andre objekttyper i NVDB	Stedfesting, type	Samsvar mellom restriksjonsskilt og tilhørende restriksjonsobjekt.

2. Innhold og struktur

2.1 UML-skjema

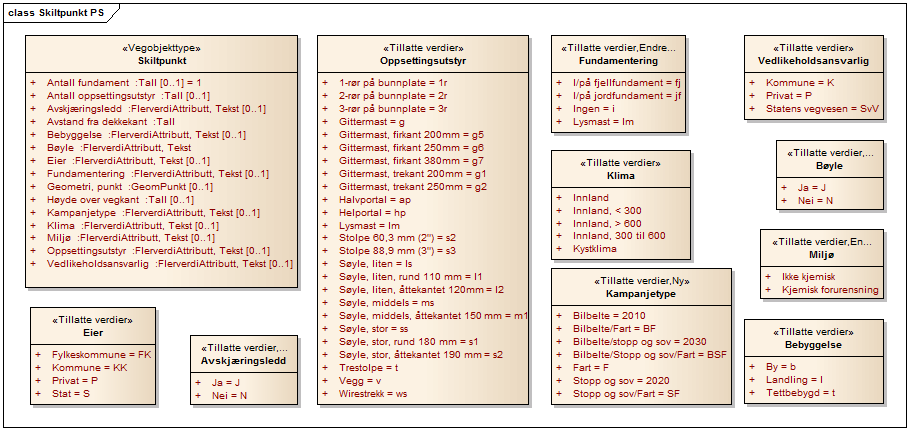

Figur 1: UML-skjema objekttype Skiltpunkt

UML-skjema med assosiasjoner

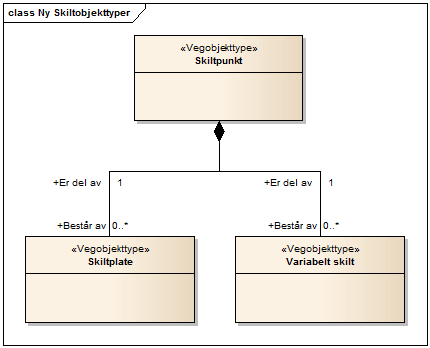

Figur 2: UML-skjema Skiltpunkt med assosiasjoner

2.2 Beskrivelse av vegobjekttype og tilhørende egenskapstyper

Vegobjekttype

Navn vegobjekttype:	Skiltpunkt
Definisjon:	Skiltpunkt er en sammensetning av skiltplater, stolper og stolpefundament mm.
Representasjon i vegnettet:	punkt
Sideposisjon:	Relevant
Kjørefelt:	Relevant

Egenskapstyper - geometri - tillatte verdier

Tabellen beskriver hver egenskapstype tilhørende vegobjekttypen.

Egenskapstypenavn:	Navn på egenskapstypen(attributten)
Verdi:	Viser tillatte verdier for gitt egenskapstype
Datatype:	Viser datatype og feltlengde.T=Tekst, H=Heltall, D=desimaltall, DATO=dato, FVH/FVT=kodeliste som kan inneholde lister med heltall eller tekster. Heltall bak datatypen viser antall tegn/siffer.
Betingelse:	Angir egenskapstypens viktighet A = Absolutt påkrevd. Krav om verdi for å kunne lagre forekomst P = Påkrevd - Krav om verdi, men mulig å lagre forekomst uten verdi B = Betinget - Krav om verdi når gitte forutsentninger inntreffer O = Opsjonell - Ikke krav om verdi S = Opsjonell spesialinformasjon - Benyttes for spesielle formål. Ikke krav om verdi U = Utgår - Egenskapstype vil bli tatt ut av NVDB. Det skal ikke registreres nye data til denne. Slike egenskaper får prefiks 'Utgår_'
Beskrivelse:	Viser definisjon av egenskapstype, samt eventuell merknad knyttet til registrering av data

Standard egenskapstyper

Egenskapstypenavn Tillatte verdier	Datatype	Betingelse	Beskrivelse	ID
Høyde over vegkant	D 4 (m)	B	Angir høyde fra vegkant til underkant øverste skiltplate. Merknad: Påkrevd dersom det er avvik fra vegnormalenes anbefalte høyder. Nøyaktighet: Desimeter	2055
Avstand fra dekkekant	D 4 (m)	B	Angir hvilken avstand det er fra dekkekant til vegobjektet Merknad: Skal ikke registreres for skiltpunkt som er plassert over kjørebane	1884
Oppsettingsutstyr	FVT 50	P	Angir hvilket oppsettingsutstyr skiltplatene er festet på	1876
Stolpe 60,3 mm (2")			ytre diameter 60,3 mm og godstykkelse 2,9 mm (beteget som 2")	2866
Stolpe 88,9 mm (3")			ytre diameter 88,9 mm og godstykkelse 3,2 mm (beteget som 3")	2868
Trestolpe				7988
Søyle, liten				2879
Søyle, liten, rund 110 mm				4597
Søyle, liten, åttekantet 120mm				4598
Søyle, middels				2881
Søyle, middels, åttekantet 150 mm				4599
Søyle, stor				2883
Søyle, stor, rund 180 mm				4600
Søyle, stor, åttekantet 190 mm				4601
Gittermast				4604
Gittermast, trekant 200mm				4602
Gittermast, trekant 250mm				4603
Gittermast, firkant 200mm				4605
Gittermast, firkant 250mm				4606
Gittermast, firkant 380mm				4607
1-rør på bunnplate			System brukt bla i Oppland.	8007
2-rør på bunnplate			System brukt bla i Oppland.	8006
3-rør på bunnplate			System brukt bla i Oppland.	8005
Helportal				2874
Halvportal				2871
Lysmast				2967
Wirestrekk				2877
Vegg				3266
Antall oppsettingsutstyr	H 1 (stk)	P	Angir antall oppsettingsutstyr det er i forbindelse med vegobjektet. Antall skiltstolper/søyler knyttet til skiltpunktet	1877
Fundamentering	FVT 50	P	Angir hvordan vegobjektet er fundamentert	1671
Ingen				3474
I/på fjellfundament				2430
I/på jordfundament				2435
Lysmast				2964
Antall fundament	H 1 (stk)	B	Angir hvor mange fundament det er i tilknytning til vegobjektet Merknad: Skal ikk registreres ikke for skilpunkt på skiltportaler, vegg, etc	1887
Avskjæringsledd	FVT 3	P	Angir om det er avskjæringsledd på skiltpunktets oppsettingsutstyr. Med avskjæringsledd vil skiltet gi etter ved påkjørsel	8772
Ja				11617
Nei				11618
Bøyle	FVT 3	B	Angir om skiltplaten(e) er festet inn i en metallbøyle (som igjen er festet på oppsettingsutstyret). Merknad: Påkrevd dersom Ja	8773
Ja				11619
Nei				11620
Bebyggelse	FVT 50	S	Angir hvilken type bebyggelse vegobjektet er omgitt av	1919
Landlig				2860
Tettbebygd				2861
By				2862
Klima	FVT 50	S	Angir hvilken type klima det er der vegobjektet er plassert	1882
Kystklima				3469
Innland				3894
Innland, < 300				2857
Innland, 300 til 600				2858
Innland, > 600				2859
Miljø	FVT 50	S	Angir om vegobjektet er lokalisert til et område med kjemisk forurensning	1881
Ikke kjemisk				3509
Kjemisk forurensning				3510
Kampanjetype	FVT 30	B	Angir type kampanje(r) som skiltpunktet er tilrettelagt for Merknad: Påkrevd dersom tilrettelagt for kampanjeskilt	9483
Bilbelte			Punkt forberedt for bruk bilbeltekampanje	13357
Stopp og sov			Punkt forberedt for stopp og sov kampanje	13358
Bilbelte/stopp og sov			Punkt forberedt både for bilbeltekampanje og stopp og sov kampanje	13359
Fart			Punkt forberedt for fartskampanje	13360
Bilbelte/Fart			Punkt forberedt både for bilbeltekampanje og fartskampanje	13361
Stopp og sov/Fart			Punkt forberedt både for Stopp og sov kampanje og fartskampanje	13362
Bilbelte/Stopp og sov/Fart			Punkt forberedt både for bilbeltekampanje, stopp og sov kampanje og fartskampanje	13363
Eier	FVT 50	B	Angir hvem som er eier av vegobjektet. Merknad: Påkrevd når eier avviker fra vegeier.	7999
Stat				10265
Fylkeskommune				10727
Kommune				10329
Privat				10393
Vedlikeholdsansvarlig	FVT 50	B	Angir hvem som er ansvarlig for vedlikehold Merknad: Påkrevd når vedlikeholdsansvarlig ikke er Statens vegvesen	8063
Statens vegvesen				10457
Kommune				10535
Privat				10613

Geometri egenskapstyper

Egenskapstypenavn	Datatype	Betingelse	Beskrivelse	ID
Geometri, punkt	GP	P	Gir punkt som geometrisk representerer objektet. Merknad: Grunnriss: Senter skiltpunkt - Høydereferanse: Topp skiltpunktfundament evt. overgang stolpe/terreng	4794

3. Kvalitetskrav

Kravmatrisen viser de forskjellige krav som stilles til kvalitet på de data som ligger i NVDB for den eller de objekttyper som er behandlet i dette dokumentet. Kravene går på:
Aktualitet = tidsfrist for oppdatering i NVDB i forhold til når fysisk objekt er driftsatt
Fullstendighet = krav til hvor komplett innlegging av objekt eller egenskap skal være
Konsistens = krav til sammenheng mellom objekter av samme eller forskjellig datatype

Kvalitetskravklasser:
1 = Europa- og riksveger
2 = Fylkesveger
3 = Kommunale veger
4 = Private veger og skogsbilveger

Kravene under er gitt i henhold til ny datamodell, og viser maksimalt tillatt avvik

Krav nr	Kvalitets- element	Kvalitetsmål	Rel.vegob. type	Egenskap type	Beskrivelse	Kvalitetsklasse
Krav nr	Kvalitets- element	Kvalitetsmål	Rel.vegob. type	Egenskap type	Beskrivelse	1	2	3	4
134	Fullstendighet, manglende data	Andel manglende data			Alle skiltpunkt skal være registrert	0 %	0 %
135	Aktualitet	Tidsperiode, forsinkelse			Skiltpunkt skal være oppdatert i NVDB innen angitt frist etter fysisk endring	10 dager	10 dager
136	Fullstendighet, manglende data	Andel manglende data			Påkrevd dersom skiltet har fundament	0 %	0 %
137	Fullstendighet, manglende data	Andel manglende data			Egenskapene skal være angitt på alle objekter	0 %	0 %
138	Fullstendighet, manglende data	Andel manglende data			Egenskapene skal være angitt på alle objekter	0 %	0 %
139	Fullstendighet, manglende data	Andel manglende data			Egenskapene skal være angitt på alle objekter	0 %	0 %
140	Fullstendighet, manglende data	Andel manglende data			Egenskapene skal være angitt på alle objekter	0 %	0 %
141	Fullstendighet, manglende data	Andel manglende data			Egenskapene skal være angitt for skiltpunkt som ikke er plassert over kjørebane	0 %	0 %
142	Fullstendighet, manglende data	Andel manglende data			Egenskapene skal være angitt dersom det er avvik fra vegnormalenes anbefalte høyder. Nøyaktighet desimeter.	0 %	0 %
265	Fullstendighet, manglende data	Andel manglende data			Påkrevd dersom tilrettelagt for kampanjeskilt	0 %	0 %
300	Fullstendighet, manglende data	Andel manglende data			Angis der det avviker fra vegeier	0 %	0 %
311	Fullstendighet, manglende data	Andel manglende data			Angis der det avviker fra vegeier	0 %	0 %
312	Fullstendighet, manglende data	Andel manglende data			Alle objekter skal være stedfestet med egengeometri	0 %	0 %
313	Absolutt stedfestingsnøyaktighet	Middelverdi av feil i stedfestingsnøyaktighet			Krav til posisjonsnøyaktighet	10 cm	10 cm
314	Konseptuell konsistens	Andel objekter med avvik fra regler i det konseptuelle skjemaet	Skiltplate		Der det er registrert kampanjeskiltplater, må skiltpunktet ha verdi på type kampanje	0 %	0 %
741	Fullstendighet, manglende data	Andel manglende data			Bøyle skal være angitt dersom Ja	0 %	0 %

4. Innsamlingsregler med eksempler

Nr 1

Regel:

Et skiltpunktobjekt skal registreres for hvert skiltpunkt ute langs vegen i henhold til kravmatrisa..

Avstand fra vegkant måles den horisontale avstanden fra asfaltkant ut til vegobjektet (håndbok 046). Dette gjelder også høyde over vegkant. Denne måles vertikalt fra asfaltkant, se eksempel.

Oppsettingsutstyr legges inn som antall og type. Antallet angir hvor mange fester (f.eks. 2 stolper) skiltpunktet har, mens oppsettingsutstyr sier noe om type/størrelse på utstyret. Fundament og fundamentering følger samme regelverk.

Dersom skiltpunktet er tilrettelagt for kampanjeskilt skal type kampanje registreres.

Avstand fra asfaltkant til skiltet – horisontal avstand

Målemetode for registrering av avstand fra vegkant til skiltpunkt.Her registreres den horisontale avstanden fra asfaltkanten til skiltets nærmeste punkt.

Avstand fra vegkant

Høyde over vegkant

Målemetode for registrering av høyde over vegkant. Høyde over vegkant registreres vertikalt fra asfaltkant til underkant skilt.

Høyde over vegkant

Registrering av et skiltpunkt

Skiltpunkt:
antall fundament: 1
antall oppsettingsutstyr: 1
Avstand fra vegkant : 1,7
Eier: (dette er fv og fylket er eieren, derfor ingen verdi i dette tilfelle)
Fundamentering: I/på jordfundament
Høyde over veg kant 0,8
Avskjæringsledd: (her er det ingen avskjæringsledd,dermed ingen verdi)
Oppsettingsutstyr: Stolpe 2"
Sideposisjon: M
Felt: (Ingen verdi pga. av skiltpunktet har skiltplater i begge retninger,ligger på hele traseen)
Vedlikeholdsansvarlig: (dette er fv og fylket er ansvarlig, derfor ingen verdi i dette tilfelle

Eksempel på registrering av et skiltpunkt

Registrering av skiltpunkt med feltkoder

I dette tilfellet registreres skiltpunktet i midtdeleren på trasenivå og med sideposisjon midt. Skiltet til høyre på kjørebanenivå og sideposisjon høyre.

Foto: Geir Brekke
